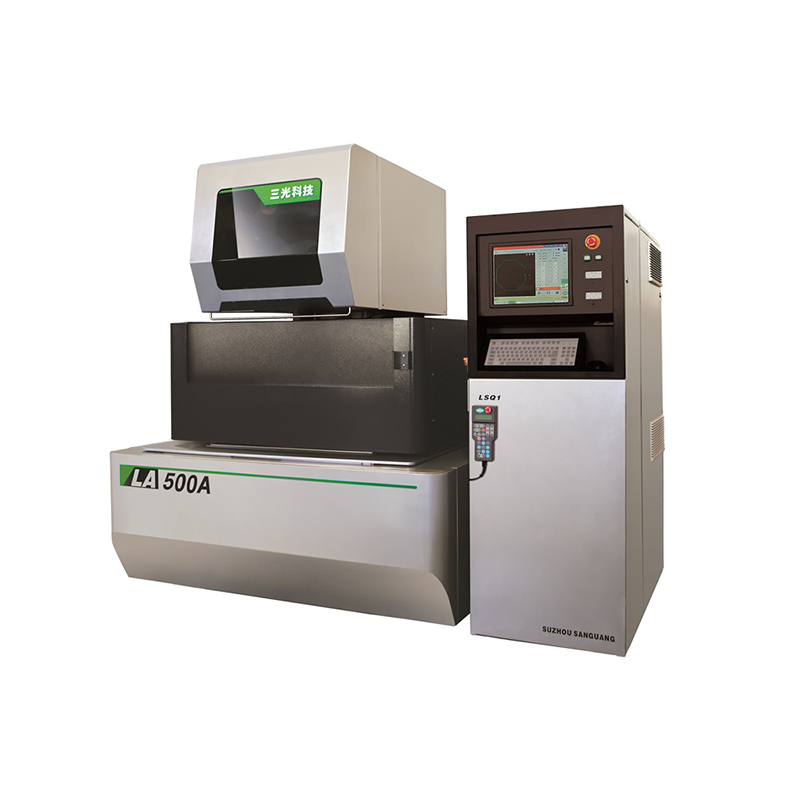

LA500A
Автоматическая нарезка резьбы
Электрическая подъемная дверь резервуара
Полный замкнутый цикл управления
Описание адаптивной обработки
| Количество: | |
|---|---|
| МОДЕЛЬ | UNIT | LA500A |
| Макс. размер заготовки | mm | 900 x 650 |
| Размер рабочего стола | mm | 640 x400 |
| Размеры машины | mm | 1450x1450x2080 |
| Размер контроллера | mm | 1330x620 x1770 |
| Размер резервуара для воды | mm | 1500x800 x1350 |
| Вспомогательный бак для воды | mm | 710x335 x875 |
| Макс. вес заготовки | kg | 350/170(Погрузите) |
| Корпус машины | Net/ Gross kg | 2000/2300 |
| Резервуар для воды | Net/ Gross kg | 450/800 |
| Контроллер | Net/ Gross kg | 620/760 |
| Ход XYZ | mm | 350x250 x220 |
| U V ход | mm | 70 x70 |
| Макс. угол конуса | mm | ±15°/100mm |
| Макс. толщина заготовки | mm | 210/130 (Погрузите) |
| Full-closed loop | стандарт | |
| Контроль углов | стандарт | |
| Библиотека параметров | стандарт | |
| Метод обработки | промывка /Погружение | |
| Макс. ток обработки | A | 25 |
| Диапазон диаметров проволоки | mm | Φ0.15-0.3 |
| Скорость подачи проволоки | m/min | 1.8-12 |
| Вес катушки | kg | 5 |
| Натяжение проволоки | kgf | 0.2-2.0 |
| Вместимость | L | 500+300 |
| Деионизатор | лонообменная смола | |
| Метод фильтрации | Съемный бумажный фильтр | |
| Количество фильтров | PC | 4 |
Машина получает высокую жесткость благодаря многолетнему опыту проектирования машины, 3D модели, конечно-элементному анализу силы и полной практике
Совершенная структура является основой высокоточной обработки. Корпус станка коробчатого типа, отличное литье большой толщины, усиленная рама оптимизированного распределения улучшают интегральную жесткость станка
Позиция поперечного рабочего стола под заготовкой, высокоточные шарико-винтовые пары, направляющие и вкладыши-скляры делают возможным закрытие обрабатываемой заготовки, что поможет улучшить точность позиционирования станка и устранение люфта
Позиция структуры метчика над высокожесткой колонной, нижний рычаг с усиленными, которые обеспечивают точность обработки, как высокое давление промывки обработки
Оснастить импортированных высокой точности линейной шкалы из Европы для измерения реального движения направляющей пути слайдер и люфт, что от движения машины, изношенные и расширение будет скорректирована системой.
Использование мрамора и керамики, которая имеет изоляцию, сопротивление истиранию, жесткость и стабильность, чтобы снизить влияние как машина изменения температуры окружающей среды.
Интеллектуальная функция защиты от разрыва проволоки и высокая эффективность, обеспечивающая быструю и стабильную обработку. Самая высокая скорость резки до 160 мм2/мин. Шероховатость Ra<0.9um(2cuts)
Управление углом
Обильное и интеллектуальное решение по управлению угловой резкой для всех видов угловых условий, обработка с оптимальным управлением автоматически и мощностью, которая может получить высокую точность угла
Высокая округлость Разработанная новая система сервоуправления, точное и плавное управление осями позволяет добиться минимального зазора при изменении квадрантов X, Y.
Без вмешательства человека, добившись быстрого наматывания проволоки, вы получаете больше времени, чтобы заняться чем-то еще важным.
Простой в использовании даже для новичка
Обменять дату с парой из мастерской очень просто и быстро через стандартный интерфейсный порт (LAN USB)
Съемная пластина мойки для воды
Левая пластина раковины может быть съемной, что зажимает заготовку легко и удобно, более того, размер заготовки больше, чем раковина, также может быть установлен.
Система Windows, сенсорный экран, удобное и эффективное меню, простота в управлении, легкость в обучении
Высокопроизводительный и панель и показывая машину механической координаты, которая делает оператора большой объект
Светодиодный фонарик высокой яркости, который позволяет оператору видеть детали заготовки
Компактная структура, малая занимаемая площадь
Машинное пространство играет очень важную роль в реальном применении.LA машина старается уменьшить машинное пространство как одну из целей
