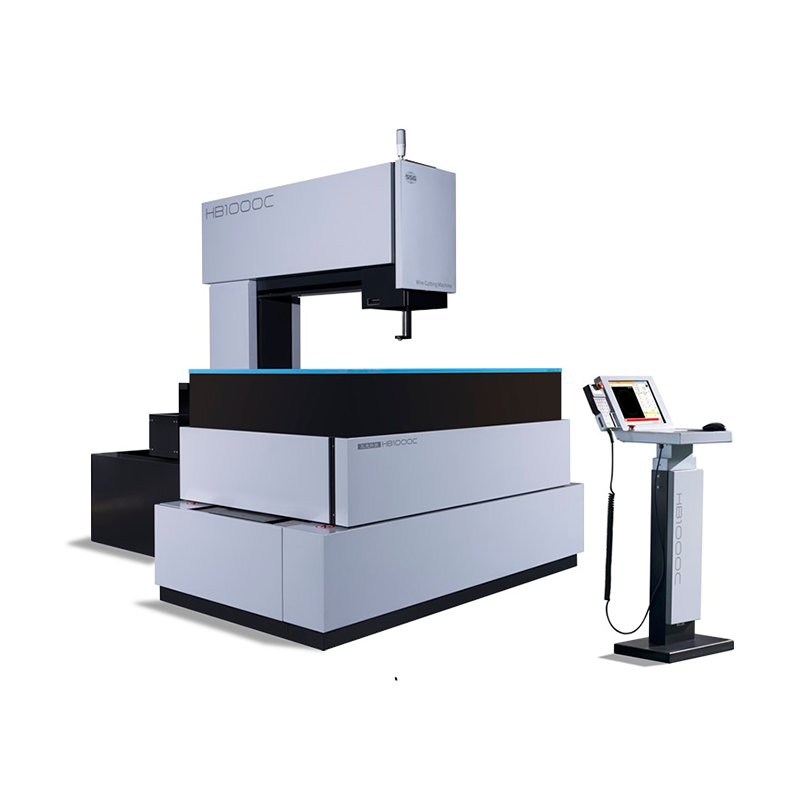

HB1000C
Серводвигатель переменного тока
Числовое управление по оси Z
Мойка для обработки подъемного типа
Неэлектролитический источник питания
| Количество: | |
|---|---|
| Модель | HB1000C |
| Путешествие X/Y | 1000x800 mm |
| Диаметр электродной проволоки | Ф 0.10-0.22 mm |
| Вес машины | 4500KGS |
| Размер машины | L 3710x W2310 mm |
| Макс. толщина резки | 500mm |
| Макс. конусность резания | ±6°/100 mm |
| Макс. размер заготовки | 1710 x1100 x500 mm |
| Макс. вес заготовки | 3000 kg |
| Макс. Ток | 12A |
| Лучшая отделка поверхности | 0.6μm |
| Макс. Скорость резки | 300mm²/min |
| Источник питания | 380 V ±10% 50±10HZ |
| Температура окружающей среды | 10-35° |
| Язык | Chinese, English, Korea, Japanese |
Всестороннее соответствие последнему национальному стандарту для среднескоростной проволочной резки EDM (JB/T11999.1-2014)
Перспективная концепция дизайна и широкое использование технологий низкоскоростной проволочной резки обеспечивают беспрецедентную производительность обработки и реализуют надежность и постоянство обработки на основе высокой эффективности.
Точность шага ＜0,001 мм
Наилучшая шероховатость поверхности 0,6 мкм
Макс. Скорость резки 300 мм²/мин
Проволока серии HBC, использование классической интегрированной конструкции HB, новая конструкция головки для обеспечения точности резки, упрощения этапов работы, улучшения экономической эффективности.
Рамочная влагоотводящая конструкция предотвращает утечку смазочно-охлаждающей жидкости в зоне обработки, сохраняя рабочую среду чистой.
Новый подъемный механизм можно опустить до «0», не открывая и не снимая, что делает установку заготовок более удобной и значительно экономит пространство.
На основе полного понимания и изучения привычек работы клиентов и успешного опыта была запущена новая интерактивная система «человек-машина». Ее визуальный и упорядоченный интерфейс помогает пользователям быстро освоить ее.
-Платформа Windows, защищенная авторским правом, делает систему стабильной и надежной.
-Высокое разрешение 15-дюймового большого экрана
-Ощущение руки от клавиатуры и мыши превосходно.
- Мощная база данных технологических параметров.
A richly functional operating system
Оснащен чертежной доской и функцией автоматического программирования, несколько процессоров обеспечивают одновременную обработку и программирование.
Параллельная компенсация, настройка скругления углов, зеркальное отображение программы, оптимизация углов, масштабирование пропорций и т. д.
Автоматический поиск эталона и автоматическое измерение уклона;
Инструмент односторонней обрезки, пустой прогон программы, определение хода.
Защита от сбоев питания ИБП
Калибровка лазерного диапазона, данные компенсации угла наклона включаются в режиме реального времени;
Функция многокоординатной системы позволяет быстро переключаться между различными заготовками.
Оси X и Y можно свободно менять местами для адаптации к различным условиям обработки и рабочим привычкам.
Пульт дистанционного управления позволяет свободно настраивать скорость перемещения каждой оси.
Запись информации об обработке, мониторинг обработки, обеспечение безопасной работы при отсутствии обрабатывающего;
Система удаленного доступа и помощь в дистанционном управлении (опция);
Облачный сервис данных MES (опция).
Конфигурация оборудования
Электрическое вертикальное перемещение по оси Z;
Неэлектролитический источник питания;
Встроенная подъемная защитная дверь
Бак для воды большой емкости 130 л, с многоступенчатой системой циркуляционной фильтрации, точность фильтрации 0,01 мм;
Ручной блок управления, ЖК-монитор промышленного класса;
Сервосистема переменного тока Mitsubishi из Японии;
Интерфейсы данных USB и LAN.
Централизованное устройство подачи смазочного масла
Скрытое круглое светодиодное рабочее освещение, трехцветные индикаторы рабочего состояния;
Модуль обработки алюминия (опция).
