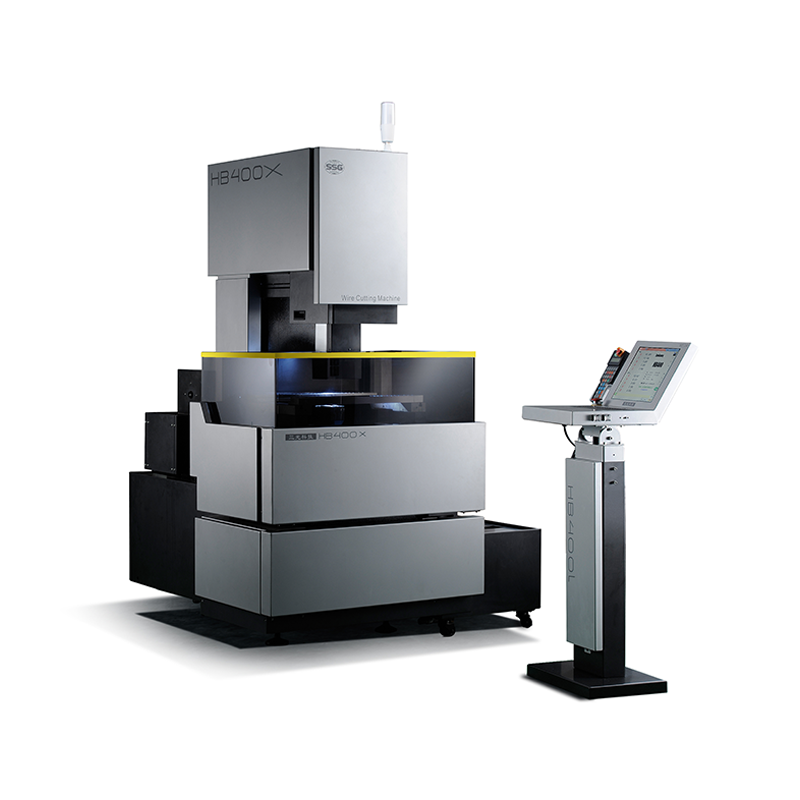

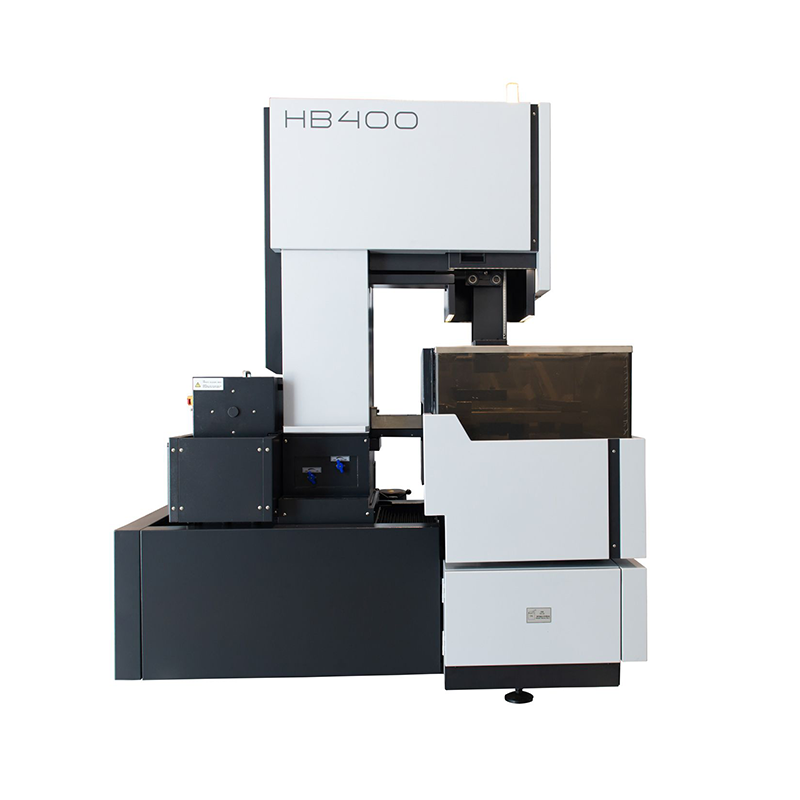

HB400X
Серводвигатель переменного тока
Неэлектролитический источник питания
Наилучшая шероховатость поверхности Ra 0.4
| Количество: | |
|---|---|
Модел | HB400X | |
Корпус машины | X/Y Travel | 400×300mm |
| Диаметр электродной проволоки | φ 0.10-φ0.25 mm | |
| Скорость движения проволоки | 1.18-11.8 m/s | |
| Вес нетто / вес брутто | 1900 kg/2500 kg | |
Размер машины | L2020x W1700mm | |
Заготовка | Макс. толщина резки | 300mm |
Макс. конусность резания | ±10°/ 100mm | |
Макс. размер заготовки | 930mm*550mm*300mm | |
Макс. вес заготовки | 500kgs | |
Резервуар для рабочей жидкости | Точность фильтрации | 0.01mm |
| Mощность | 130L | |
Метод работы | Многофункциональная система фильтрации | |
Импульсный источник питания | Макс. Скорость резки | ≥300mm²/min |
Лучшая отделка поверхности | Ra≤0.4μm | |
Макс. ток | 12A | |
Система блоков питания ЧПУ | Конфигурации оборудования | Линейный двигатель, полнозакрытая решетчатая шкала, импортный частотный преобразователь |
Соединительный порт | USB, LAN | |
Код программы | ISO Код | |
Номера осей | Одновременное управление по 4 осям, реализация компенсации угла продольного наклона | |

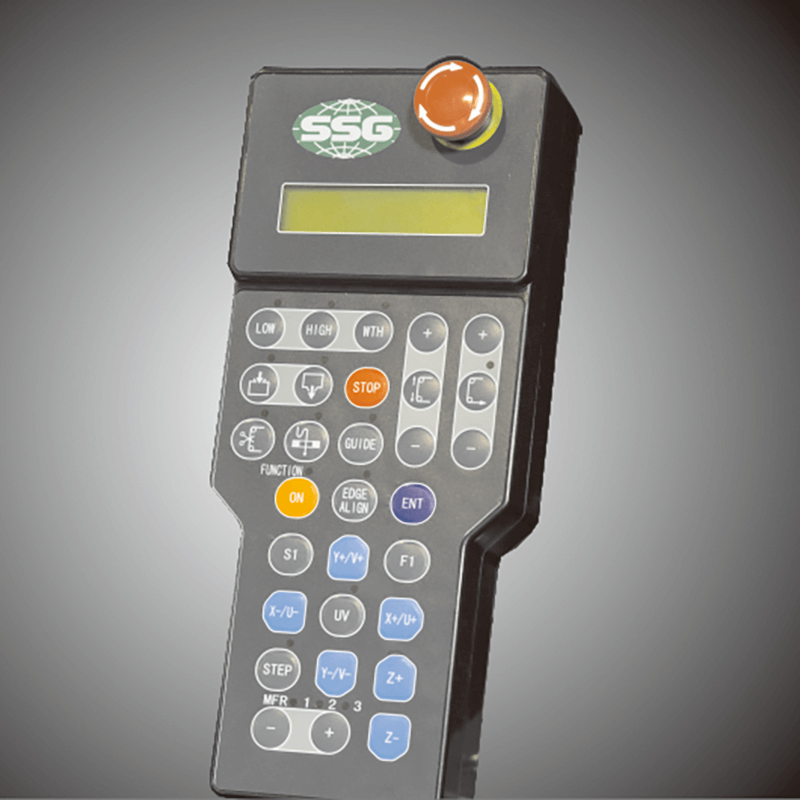

| Джой стик | Стандарт | |
Язык | Китайский, английский, корейский, японский | |
Обработка алюминия | Вариант | |
Обработка титана | Стандарт | |
Числовое программное управление по оси Z | Стандарт | |
Источник питания | Мощность | 3~380V+10% 50±10Hz |
Температура окружающей среды | 10~35℃ | |
Потребляемая мощность | 1.5 KVA | |
Наилучшая шероховатость поверхности ≤Ra0,4 мкм
Максимальная производительность до 300 мм²/мин
Неэлектролитная технология питания
Четыре оси (X,Y,U,V) AC Servo в сочетании с четыре оси импортных шарико-винтовых пар и направляющих, которые гарантируют точность.

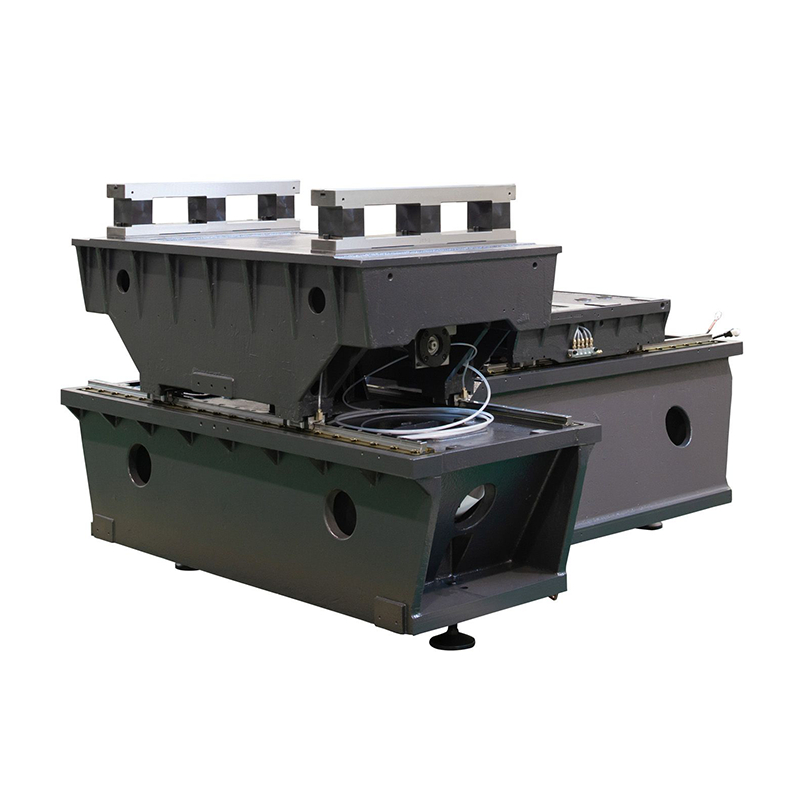

Независимая компоновка оси X и оси Y,
С UV для обеспечения высокой точности. Толстостенные отливки с конфигурацией Stiffener конфигурация позволяет избежать деформаций корпуса.

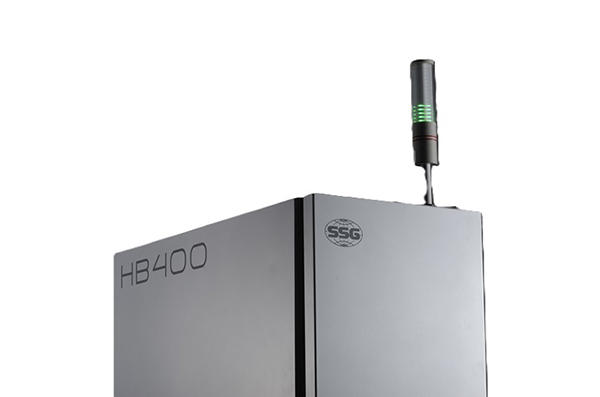

Светодиодная лампа с индикатором работы, что позволяет в любой момент проверить состояние оборудования.

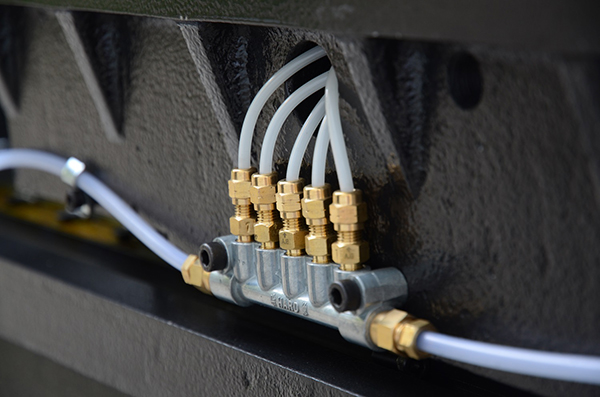

Централизованная смазка для винтов направляющих обеспечивает чистоту и порядок в мастерской.

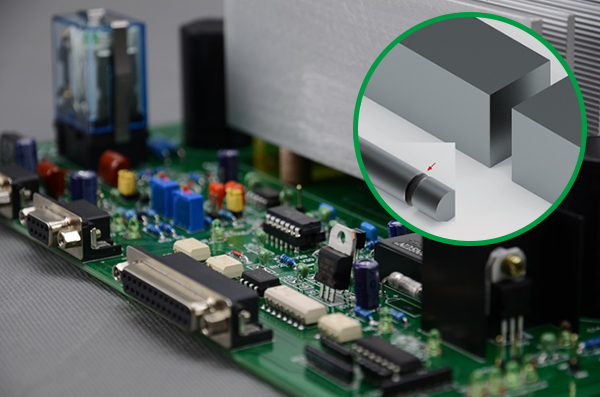

Высокоскоростное неэлектролитное питание для подавления электролитической коррозии, предотвращения образования «слоя размягчения» и улучшения качества поверхности.

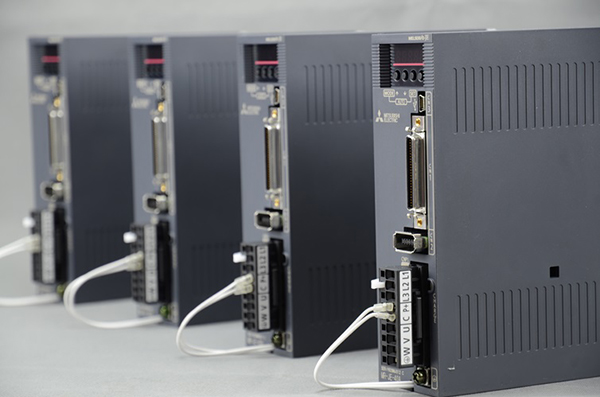

Импортная сервосистема переменного тока обеспечивает более высокую скорость и точность резки.

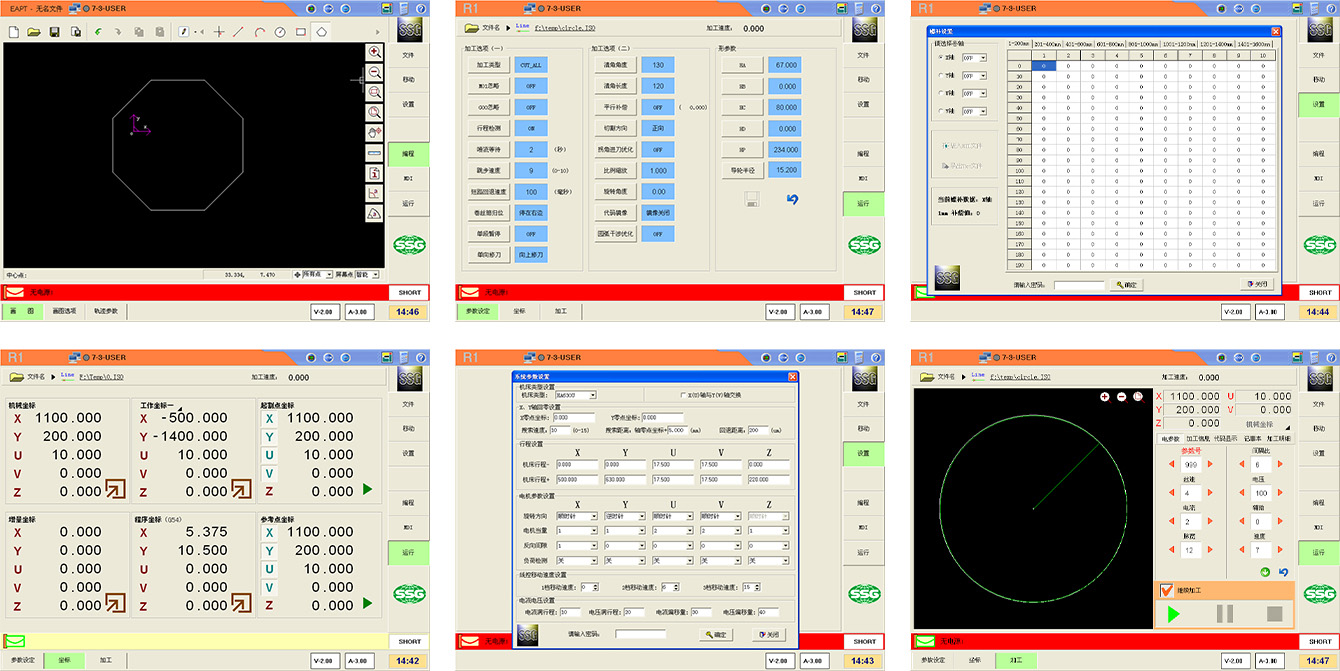

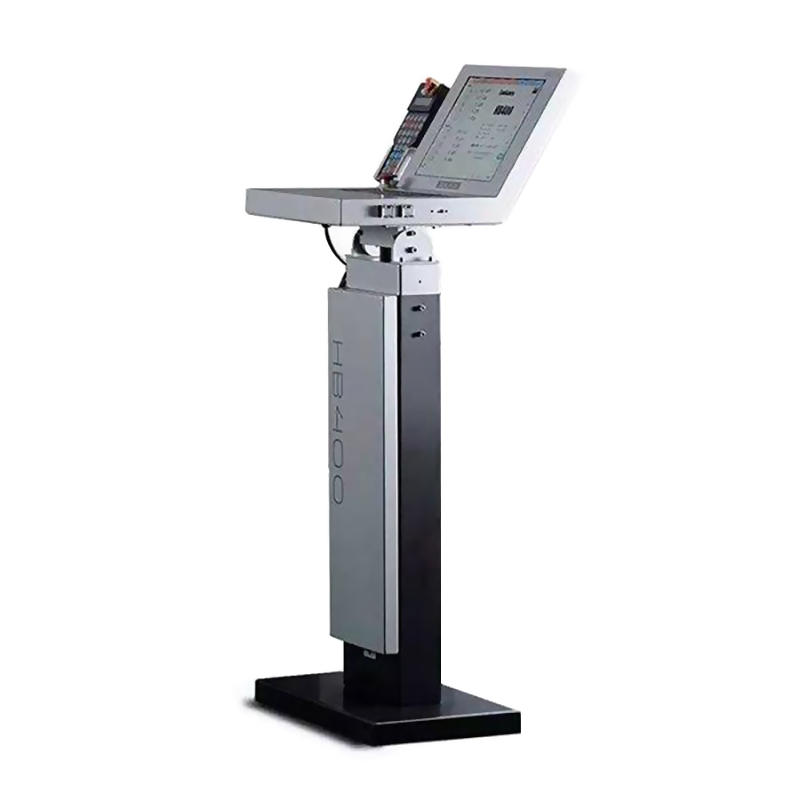

Операционная система
Встроенная графика программирования и автоматически подготовленные программы кодов обработки. Функция мульти-ПУ позволяет одновременно обрабатывать и программировать.
Открыты функции параллельной компенсации, настройки угла наклона, программного изображения, оптимизации углов, масштабирования и другие функции.
Калибровка лазерного диапазона и открытие данных компенсации угла наклона в режиме реального времени.
Множественная система координат позволяет быстро переключаться между заготовками.
Произвольная смена осей X и Y для адаптации к различным условиям обработки. Свободно устанавливайте скорость перемещения проволочного контроллера.
Запись информации об отслеживании обработки, чтобы контролировать обработку во время беспилотной операции для обеспечения безопасности.
