Что такое перфоратор EDM?

Введение

В современной промышленности и технологическом процессе обработка твердых металлов является ключевым этапом при производстве высокоточных деталей и компонентов. Среди эффективных методов такой обработки особенно выделяются прошивные электроэрозионные станки — они обеспечивают выполнение сложных операций с высокой точностью и производительностью. В данной статье подробно рассматриваются основные характеристики перфоратора EDM, принцип его работы, ключевые преимущества перед традиционными методами обработки и актуальные области применения в современной промышленности.

Что такое перфоратор EDM?

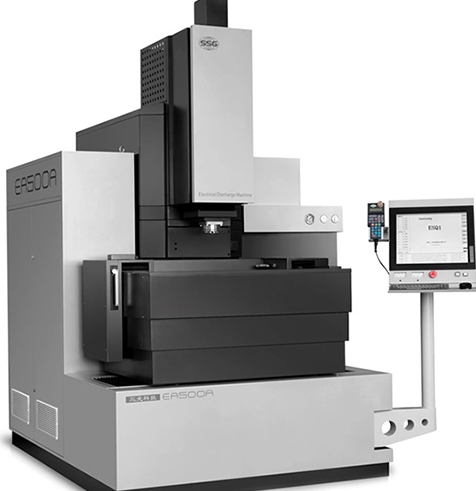

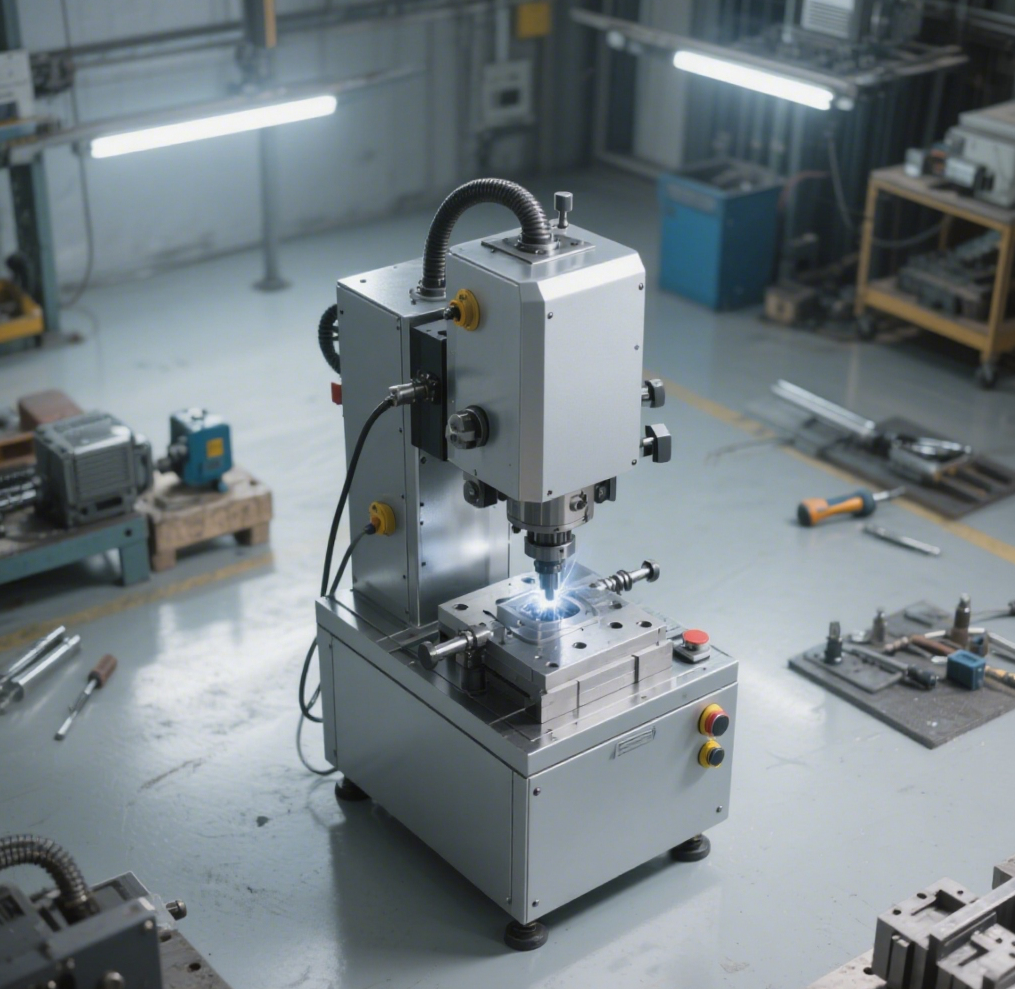

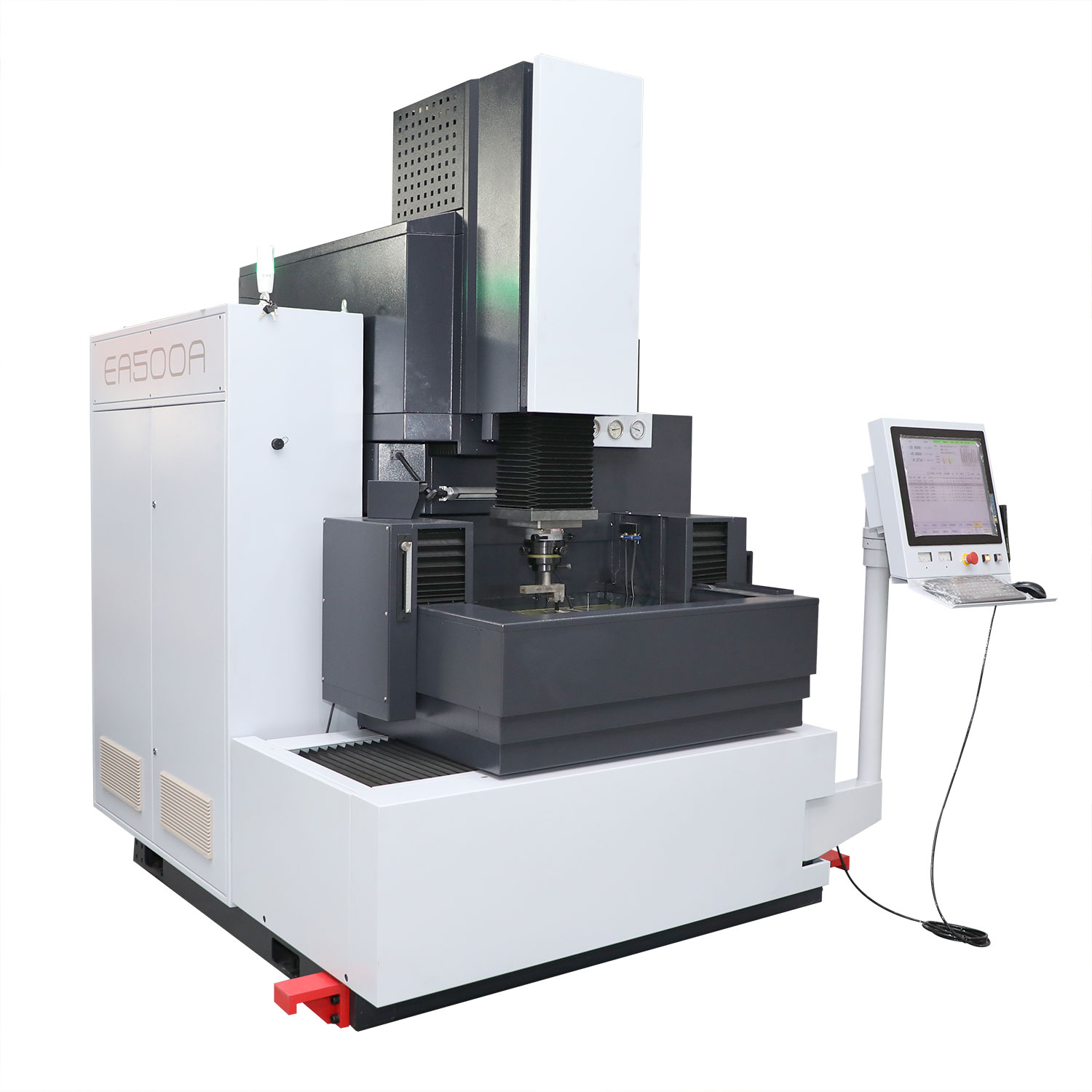

Перфоратор EDM (от англ. Electrical Discharge Machining — электроэрозионная обработка) — это специализированное оборудование класса электроэрозионных станков, предназначенное для высокоточной перфорации (создания отверстий) и тонкой обработки металлических материалов посредством контролируемых электрических разрядов. Основное отличие перфоратора EDM от традиционных механических методов обработки (например, сверления) заключается в отсутствии физического контакта между инструментом и обрабатываемым материалом. Это позволяет эффективно обрабатывать сверхтвердые и труднообрабатываемые сплавы (такие как титан, вольфрам, стальные сплавы с высоким содержанием углерода) без износа инструмента и повреждения поверхности заготовки, сохраняя высокую точность геометрических параметров готовой детали.

Принцип работы перфоратора EDM

Основой функционирования перфоратора EDMлежит физическое явление электроэрозии: между электродом-инструментом и обрабатываемой заготовкой в среде диэлектрической жидкости генерируется контролируемый искровой разряд. Высокая температура такого разряда (до 10 000 °C) вызывает локальное плавление и испарение металла на поверхности заготовки, постепенно формируя отверстия или другие требуемые геометрические формы. Процесс генерирования разрядов повторяется с высокой частотой (от нескольких тысяч до десятков тысяч раз в секунду), что гарантирует эффективное удаление лишнего материала и поддержание высокой точности обработки — погрешность не превышает нескольких микрон.

Этапы процесса электроэрозионной обработки

• Подготовка электродов: Электрод-инструмент изготавливается в строгом соответствии с геометрией будущего отверстия или детали. Наиболее распространенные материалы для электродов — медь, графит и сплавы на основе меди, так как они обладают высокой проводимостью, устойчивостью к высоким температурам и низким коэффициентам износа.

• Настройка технологических параметров: Определяются ключевые параметры разряда, включая напряжение между электродом и заготовкой, амплитуду тока, длительность импульсов разряда и промежутков между ними. Данные параметры напрямую влияют на скорость обработки, качество поверхности детали и степень износа электрода — для высокоточных заготовок выбирают режимы с короткими импульсами и низким током.

• Процесс электроэрозии: При помощи автоматического привода электрода приближают к поверхности заготовки до возникновения первого искрового разряда. Вся зона обработки постоянно покрывается диэлектрической жидкостью (чаще всего минеральное масло или специальные синтетические жидкости), которая выполняет три функции: изолирует электрод от заготовки между разрядами, охлаждает зону обработки и выводит продукты эрозии.

• Удаление отходов и контроль качества: Продукты эрозии (маленькие частицы расплавленного металла) удаляются из зоны обработки посредством системы фильтрации диэлектрической жидкости — это обеспечивает стабильность процесса и предотвращает повреждение поверхности детали. По окончании обработки выполняется контроль геометрических параметров готового изделия с использованием точных измерительных инструментов (например, микрометров, оптических микроскопов).

Преимущества использования перфоратора EDM

Применение перфораторов EDMоткрывает ряд значительных преимуществ перед традиционными механическими методами обработки металлов, что делает их незаменимым оборудованием в современных производственных цепочках. Основные преимущества следующие:

• Обработка сверхтвердых и труднообрабатываемых материалов

Технология электроэрозионной обработки позволяет эффективно обрабатывать материалы с высокой твердостью, термостойкостью и прочностью, такие как закалённые стали, титановые и никелевые сплавы, карбиды и керамикометаллические композиции. В отличие от механического сверления или фрезерования, при работе перфоратора EDM отсутствует физическое давление на материал, поэтому обработка становится возможной даже для материалов, которые являются непроницаемыми для традиционных инструментов. Это делает технологию незаменимой в аэрокосмической, авиационной и инструментальной промышленности.

• Высокая точность обработки и отличное качество поверхности

Перфораторы EDM обеспечивают микронную точность геометрических параметров (погрешность до ±2–5 мкм) и низкую шероховатость поверхности обрабатываемых деталей (Ra до 0,1 мкм). Данная характеристика достигается благодаря полностью контролируемому процессу формирования искровых разрядов и отсутствию механических напряжений в материале заготовки. Это особенно критично при производстве прецизионных инструментов,micromachines, компонентов медицинского оборудования и электроники.

• Возможность создания сложной геометрии и микроотверстий

Метод EDM позволяет изготавливать детали с крайне сложной геометрией: глубокие и узкие каналы, микроотверстия (диаметром от 0,1 мм), формы с отрицательными углами, профильные отверстия и внутренняя рельефная поверхность. Это расширяет возможности инженеров и дизайнеров при разработке новых продуктов, так как устраняет ограничения, накладываемые традиционными механическими методами обработки. Особенно востребовано это в производстве микромашины, сенсоров и компонентов точного приборостроения.

• Автоматизация процесса благодаря ЧПУ и высокая повторяемость результатов

Современные перфораторы EDM оснащены продвинутыми системами ЧПУ (числового программного управления), поддерживающими стандартные форматы CNC-программ (например, G-коды). Это обеспечивает полную автоматизацию процесса обработки, минимизацию человеческого фактора и высокую повторяемость результатов — важные факторы для массового и мелкосерийного производства. Благодаря автоматизации предприятия могут значительно увеличить производительность, сократить время настройки оборудования и снизить затраты на квалифицированный персонал.

• Высокоскоростная перфорация без потери качества

Благодаря инновациям в дизайне электродов, системах подачи диэлектрической жидкости и управлении параметрами разрядов, современные перфораторы EDM способны выполнять высокоскоростную перфорацию — скорость создания отверстий достигает 50–100 мм/мин для материалов средней твердости и 10–30 мм/мин для сверхтвердых сплавов. При этом сохраняется высокая точность и качество поверхности, что сокращает общую длительность производственного цикла и повышает рентабельность производства.

Применение перфоратора EDM в промышленности

Перфораторы EDM получили широкое распространение в различных отраслях современной промышленности, поскольку их уникальные технические характеристики (высокая точность, возможность обработки сложных геометрий, адаптация к сверхтвердым материалам) идеально соответствуют требованиям высокоточной производства. Ниже рассматриваются ключевые отрасли, где данное оборудование становится неотъемлемым элементом производственных процессов.

• Авиакосмическая отрасль

Производство деталей для авиационной техники и космических аппаратов предъявляет сверхтребования к точности геометрических параметров и надежности компонентов, а также использует экстремально прочные материалы (титановые сплавы, никелевые суперсплавы, вольфрамовые сплавы). Перфораторы EDM позволяют изготавливать сложные компоненты — такие как охлаждающие каналы в турбинных лопатках, микроотверстия в сенсорах, профильные отверстия в силовых узлах — с микронной точностью, обеспечивая стабильность эксплуатационных характеристик изделий и соответствие международным стандартам безопасности.

• Медицинская индустрия

В медицинской сфере критически важна производительность инструментов, имплантов и диагностического оборудования с минимальными допусками, а также использование биосовместимых материалов (титан, нитинол, хирургическое сталь). Технология EDM позволяет создавать тонкие микроструктуры (например, поры для улучшения интеграции имплантов с тканями организма), сложные формы хирургических инструментов (микрошипы, сверла для стоматологии) и детали диагностических приборов, что обеспечивает высокую эффективность медицинских процедур и безопасность пациентов.

• Автомобильное производство

При производстве автомобильных компонентов, особенно в изготовлении пресс-форм, штампов, матриц для литья и деталей трансмиссии, перфораторы EDM гарантируют высокую точность обработки и долговечность инструментов. Благодаря возможности обработки закалённых сталей и сплавов, оборудование обеспечивает стабильность качества массового производства, снижает затраты на обслуживание и замену инструментов, а также повышает прочность и долговечность конечных автомобильных компонентов. Особенно востребованы перфораторы EDM в производстве электромобилей — для обработки сложных узлов батарей и электродвигателей.

Инновации и будущее развития перфораторов EDM

Постоянное развитие технологий цифровой промышленности приводит к активному совершенствованию перфораторов EDM. Ключевые направления инноваций включают интеграцию систем искусственного интеллекта (ИИ) для автоматического подбора оптимальных технологических параметров в зависимости от материала и геометрии детали, улучшение продвинутых систем ЧПУ с функцией реального контроля процесса обработки, а также внедрение новых материалов для электродов (композитные материалы на основе графита, нанокерамики) с повышенной устойчивостью к износу.

Будущее технологии EDM тесно связано с повышением производительности оборудования, расширением автоматизации производственных цепочек (включая интеграцию в системы Industry 4.0), а также расширением областей применения — например, в микроэлектронике для обработки тонких металлических листов и в производстве компонентов для возобновляемых источников энергии. Эти инновации позволят предприятиям дальнейшим снизить затраты, повысить качество продукции и повысить конкурентоспособность на рынке.

Заключение

Перфораторы EDMстали неотъемлемым инструментом современной высокоточной промышленности, способным решать сложные задачи обработки, которые являются непосильными для традиционных механических методов. Их уникальные преимущества — возможность обработки сверхтвердых материалов, микронная точность, создание сложных геометрий и высокая автоматизация через ЧПУ — обеспечивают стабильное высокое качество продукции, оптимизацию производственных процессов и повышение конкурентоспособности предприятий на глобальном рынке.
